Power Drives (Guj.) Pvt. Ltd.

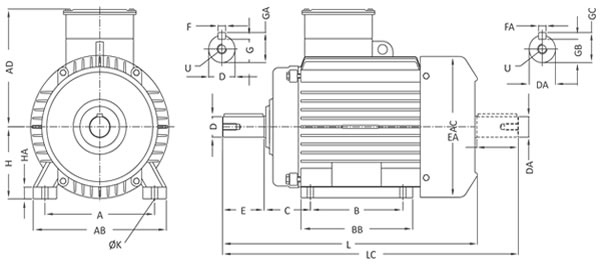

Dimension Table of Foot Mounted (B3) Construction

FRAME SIZE	A	B	C	H	K	U	L	LC	AA	AB	BB	AC	HA	AD	D DA	E EA	F FA	GA GC	G GB	TOL ON D,DA	TOL ON F,FA	TOL ON H
63	100	80	40	63	7	M4	210	238	35	125	106	115	10	95	11	23	4	12.5	8.5	+.008 (J6)	-.003 -.030 (h9)	+.0 +.0 -.5
71	112	90	45	71	7	M5	240	275	35	140	112	140	10	105	14	30	5	16	11	+.008 (J6)
80	125	100	50	80	10	M6	277	322	38	160	130	162	13	128	19	40	6	21.5	15.5	+.009 -.004 (J6)
90S	140	100	56	90S	10	M8	312	369	37	175	132	173	14	135	24	50	8	27	20		+.0 -.036 (h9)
90L	140	125	56	90	10	M8	337	394	37	175	157	173	14	135	24	50	8	27	20
100L	160	140	63	100	12	M10	370	437	42	200	170	195	14	165	28	60	8	31	24
112M	190	140	70	112	12	M10	397	463	50	225	175	226	14	178	28	60	8	31	24	+.008 -.002 (K6)
132S	216	140	89	132	12	M12	450	540	55	258	176	260	18	198	38	80	10	41	33
132M	216	178	89	132	12	M12	488	578	55	258	214	260	18	198	38	80	10	41	33
160M	254	210	108	160	15	M16	580	700	72	320	260	310	25	240	42	110	12	45	37		+.0 -.043
160L	254	254	108	160	15	M16	624	744	72	320	304	310	25	240	42	110	12	45	37
180M	279	241	121	180	15	M16	635	757	80	360	300	360	25	260	48	110	14	51.5	42.5
180L	279	279	121	180	15	M16	673	795	80	360	338	360	25	260	48	110	14	51.5	42.5
200L	318	305	133	200	19	M20	760	880	85	400	370	390	30	295	55	110	16	59	49	+.030 -.011 (m6)	(h9)
225S*	356	286	149	225	19	M20	770	945	85	440	370	400	30	295	55	110	16	59	49
225S**	356	286	149	225	19	M20	800	975	85	440	370	400	30	295	60	140	18	64	53
225M*	356	311	149	225	19	M20	795	945	85	440	370	400	30	295	55	110	16	59	49
225M**	356	311	149	225	19	M20	825	975	85	440	370	400	30	295	60	140	18	64	53
250M*	406	349	168	250	24	M20	940	1090	92	498	445	490	35	335	60	140	18	64	53
250MX*	406	311	168	250	24	M20	940	1090	92	498	445	490	35	335	60	140	18	64	53
250M**	406	349	168	250	24	M20	940	1090	92	498	445	490	35	335	65	140	18	69	58
250MX**	406	311	168	250	24	M20	940	1090	92	498	445	490	35	335	65	140	18	69	58

NOTE: * For 2Pole Motor ** For 4,6,8 Pole Motors
